アースで音質や画質が良くなることは知られていますが、集合住宅などでアース線を設けることは難しい課題です
本装置は交流アースジェネレータで電源スイッチとアウトレットタップ4口を装備しています
工事を必要とせず高性能な音響映像機器用のアースを導入できます
効果
本機器はアクティブアースでシステムのアース電位を大幅に下げます
機器アースの対地電位は通常1.5V以下となり未使用時の1/10以下の水準となります
その効果として音響的には高いS/Nと立体/定位感を、映像的には精緻な映像と豊かな色彩感が得られます
結果的にプレゼンスの圧倒的向上をもたらします
定価(新価格) 220,000円（税込)
納期 受注生産
ご注文、販売価格、納期の確認はこちらからお問合せください hisano300b@outlook.jp
仕様
| 項目 | 機器仕様 | 備考 |
| 名称 | ACE6 ++ | ACアースジェネレータ |
| 形態 | 出力アウトレット4口, 入力コネクタ式 | 全面アルミニュウム筐体 |
| 電圧 | AC100V 50/60Hz | 日本国内専用 , N線接地必須 , 絶縁トランス経由接続不可 |
| 消費電力 | 2.4W(検出時)1.5W(連続動作時) | 検出後ACタイマ単独動作 |
| 出力容量 | 定格12A | PSE届出値 |
| L/N線接続 | 本体電源スイッチによりON/OFF | L/N線両切り |
| E線接続 | 電源ON時COLD側検出後に接続 | 停電時リスタート復帰 |
| E線電位 | AC0.5V～10V(対地電位) | 機器、システムの条件により変化 |
| ブレーカ | 電流制限付き漏電遮断器(15A/15mA) | 左側面部 |
| 動作表示 | 電源,ACE,反転,COLD,検出電圧 | 前面,右側面部 |
| 外形寸法 | 330W260D115H(本体) 400W300D14H(検出ボード) | 検出ボードは床,畳に直置き |
| 重量 | 3.9kg(本体) 1.2kg(検出ボード) | 検出ボード接続コード 3m、アースケーブル2m |
| 使用環境 | 室内用 | 使用時室温 5～35℃ |
| 制御系部品 | タイマ,リレー,基板,配線など ： 産業用 | PSE/UL/CE |
| 電力系部品 | 出力アウトレット,内部配線など ： 音響用 | 無酸素銅/Rhメッキ |
| その他 | PSE, 実用新案取得 | 電安法,大地電位検出方法,回路構成など |
ACE6++シリーズに関する内容をご説明します
本機器開発のポイント
ACアース発生機能に下記要件を追加して安全性、信頼性及び使い勝手を高めた機器として開発/設計しています
①ACアースジェネレータに電源スイッチ/アウトレットを装備。使用パーツはオーディオグレード
②N線側、L線側を判別して常にCOLD側への接続機能
③N線が何らかの理由で接地されていない場合(COLDのない無極性時)の交流アース出力遮断機能
④電磁界誘導の外乱を受けた場合の耐性機能
⑤何らかの理由で大きな電流が流れた場合の高感度漏電遮断機能
⑥ACE6++では進化PLEを搭載し全域にわたりプレゼンス向上を実現
回路の構成と特徴
機器内部では大地基準電位が独立して存在しないためL/Nの判別をしようとすると一般的にはハイインピーダンス領域での動作
となって外部からの電磁界の干渉を受けやすく誤判定のない高い信頼性の判別動作をさせるのが難しくなります
本来アースを造る機器ですが検出しようとする時には基準となる電位が無いというジレンマが生じます
家屋部材の表面電位を大地電位の代替特性として利用すると回路のインピーダンスが下がり不安定動作の主原因である電界誘導
に対し耐性を持たせることが可能になることが種々のテストを通じて分かりました
近くにAC100V程度(トランスレス機器など)の帯電物があっても誤動作しない水準の耐性を持っています
Fig1に示される3つの機能を組合せることで安全なご使用につながる判別動作信頼性を得ることができ、実用新案を取得しています

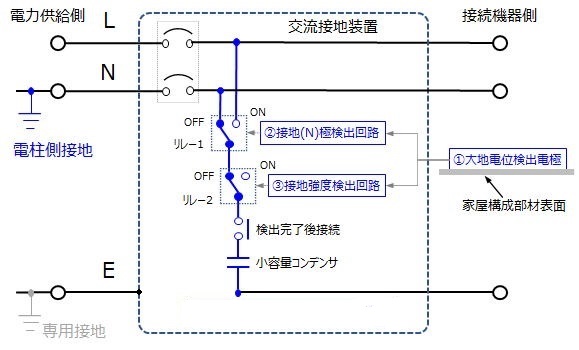

Fig1 3機能の回路構成 ＜実用新案の骨子＞
①大地電位検出 家屋構成部材の表面から動作基準となる大地参照電位を検出します
②接地(N)極検出 接地極側を検出し判定します
③接地強度検出 N極の接地が未検出(L/N極性が微弱)の場合には交流アースは未接続とします

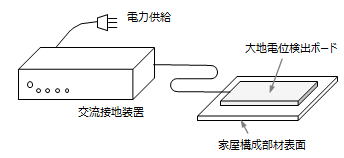

機器構成の概要

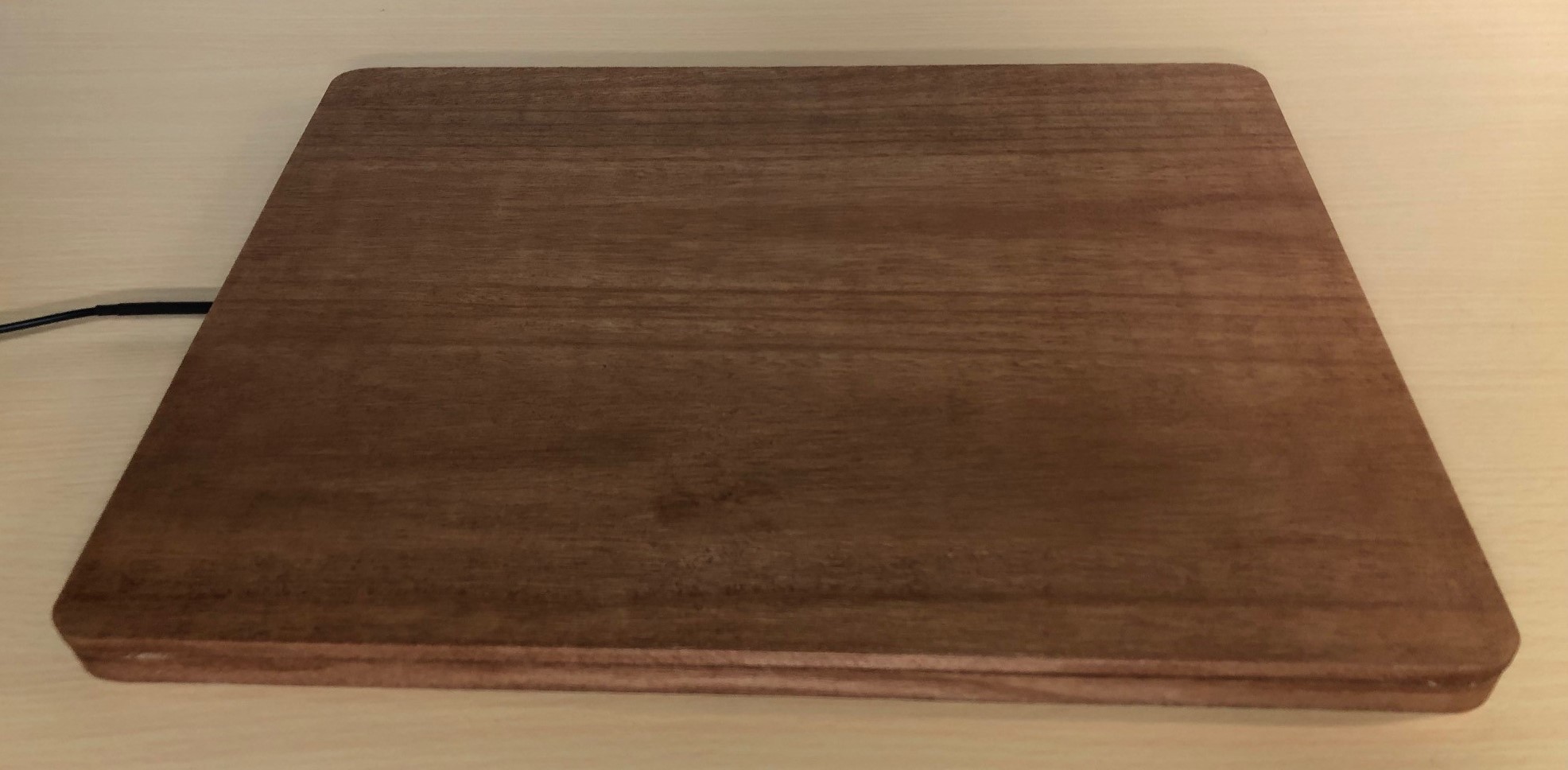

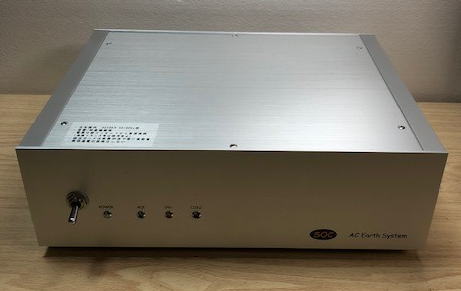

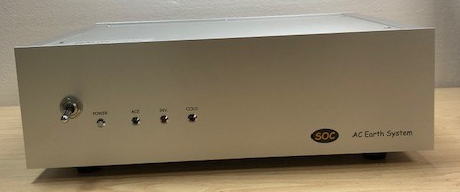

Fig2 本体と別体の検出ボード

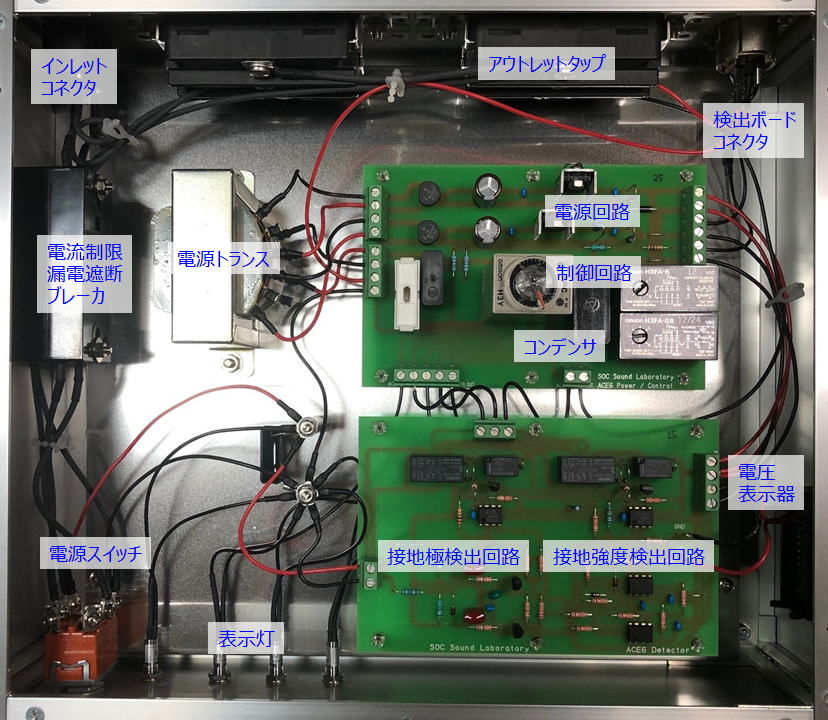

ACE6の内部
給電側のL/N線が反転した場合には交流アースはCOLD側に接続しますが、出力側は給電側と同じ反転となります
電源スイッチON後に検出動作を行い、検出完了後にACタイマ１つだけが電源OFFまで動作しその他の回路は休止して
動作信頼性と耐久性を向上させています。その間は検出時の状態を保持します
停電時は通電後に自動でリスタート復帰します

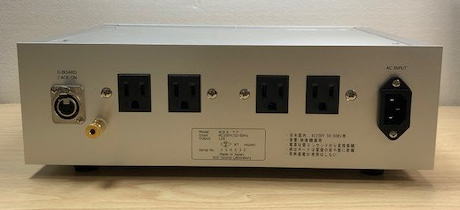

背面のXLRプラグを抜くと交流アースは機能を休止し、一般的なスイッ付きの電源タップとなります
